Полная разборка Xiaomi Mi4c. Часть 2

В первой части материала, которую вы найдете здесь, мы уже сняли заднюю часть корпуса смартфона Xiaomi Mi4c, отсоединили кабеля аккумулятора и материнской платы. Далее следует выполнить еще несколько действий, чтобы полностью разобрать смартфон на элементы. Итак, продолжаем.

После того, как мы сняли материнскую плату и бампер, можно приступать к демонтажу радиочастотного кабеля. На данном этапе работы следует быть предельно осторожными, поскольку любое резкое движение может повредить кабель. Если вы не хотите оторвать элемент, лучше используйте для работы специальный пинцет.

Напоминаем, что Xiaomi Mi4c оснащен двойным режимом ожидания, а также имеет режим «высокоскоростная железная дорога». Благодаря такому разнообразию производитель оптимизировал входящий сигнал во время путешествия пользователя на высокоскоростных поездах. Иными словами, находясь за границей и передвигаясь на скоростной электричке, вы не испытаете дискомфорта по причине отсутствия связи или плохого сигнала. Xiaomi Mi4c подключается к лучшему сигналу базовой станции. Частота возникновения ошибок или каких-либо других проблем со связью снижается на 90%.

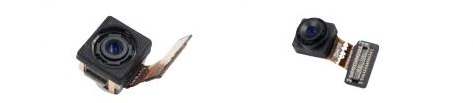

Теперь можно снять плату и основной фотомодуль.

В конструкции Xiaomi Mi4c использована черная печатная плата, изготовленная с плотных материалов. На ее поверхности размещены разнообразные функциональные элементы, в том числе процессор, mini-SIM-слот, разъем для флэш-карты и т.д.

На этом этапе вашему взгляду предстанет небольшой металлический щитоподобный элемент, в который помещен процессор и память. Это редкий случай, поскольку в других телефонах нет подобного устройства. Алюминиево-магниевый сплав каркаса специально предназначен для размещения двух чипов, один из которых должен соответствовать форме желобка, и противоположная часть - для процессора. Также присутствует кварцевая пленка для охлаждения процессора.

Аккумулятор Xiaomi Mi4c крепится так же, как и у iPnones. Поэтому чтобы извлечь элемент питания, придется отклеить защитную ленту. Процесс этот достаточно легкий, для его выполнения не нужно прилагать много усилий.

Под батареей есть небольшая радиочастотная линия. После извлечения аккумулятора, мы можем изъять радиочастотную линию.

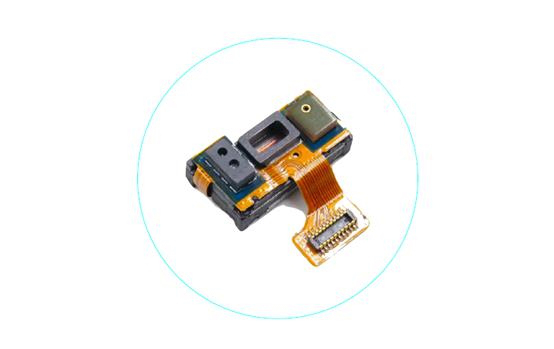

Теперь можно рассмотреть верхнюю часть смартфона. Здесь находится датчик света и приемник, объединенные в единый рабочий модуль. Поскольку они размещены в слоте для карт, мы можем извлечь их вручную.

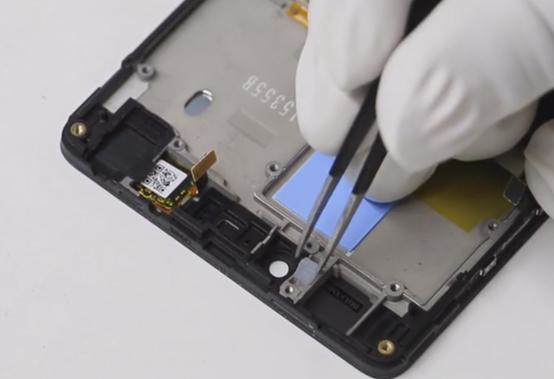

Следующий шаг – извлечение маленьких подушечек. Мы должны вынуть мелкие предметы, которые легко упустить или потерять. Поэтому на данном этапе следует проявить максимальную бдительность, чтобы не потерять или не перепутать детали.

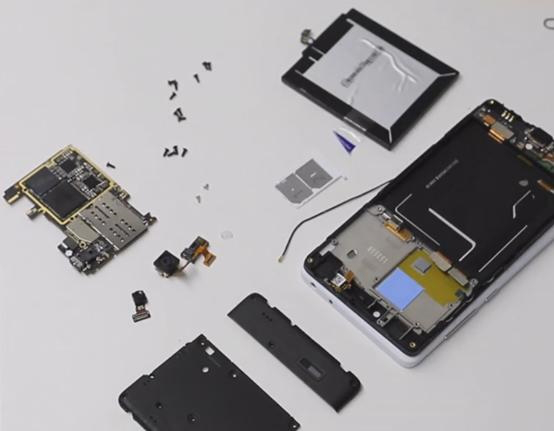

Вот и все. Процесс разборки Xiaomi Mi4c подошел к концу. Теперь вы можете рассмотреть все детали корпуса. В общей сложности, в Мі4с используется два набора винтов: один набор, чтобы зафиксировать панель платы, черный (всего 14), и еще один набор, для основной плиты, серебряный (всего 4). Это несколько больше, чем у модели-предшественника.

В заключении обзора, хочется отметить, что данный смартфон имеет весьма простое устройство, поэтому ремонт Xiaomi Mi4c будет простым, быстрым и относительно недорогим, ведь все детали легко извлекаемые и заменяемые. Если вам нужно срочно отремонтировать этот или любой другой смартфон, специалисты сервисного центра Art-Gsm быстро выполнят необходимые работы с использованием высококачественных и оригинальных запчастей. А в ближайшее время мы готовим еще несколько очень интересных инструкций. Следите за новостями и подписывайтесь на нас в соцсетях!
